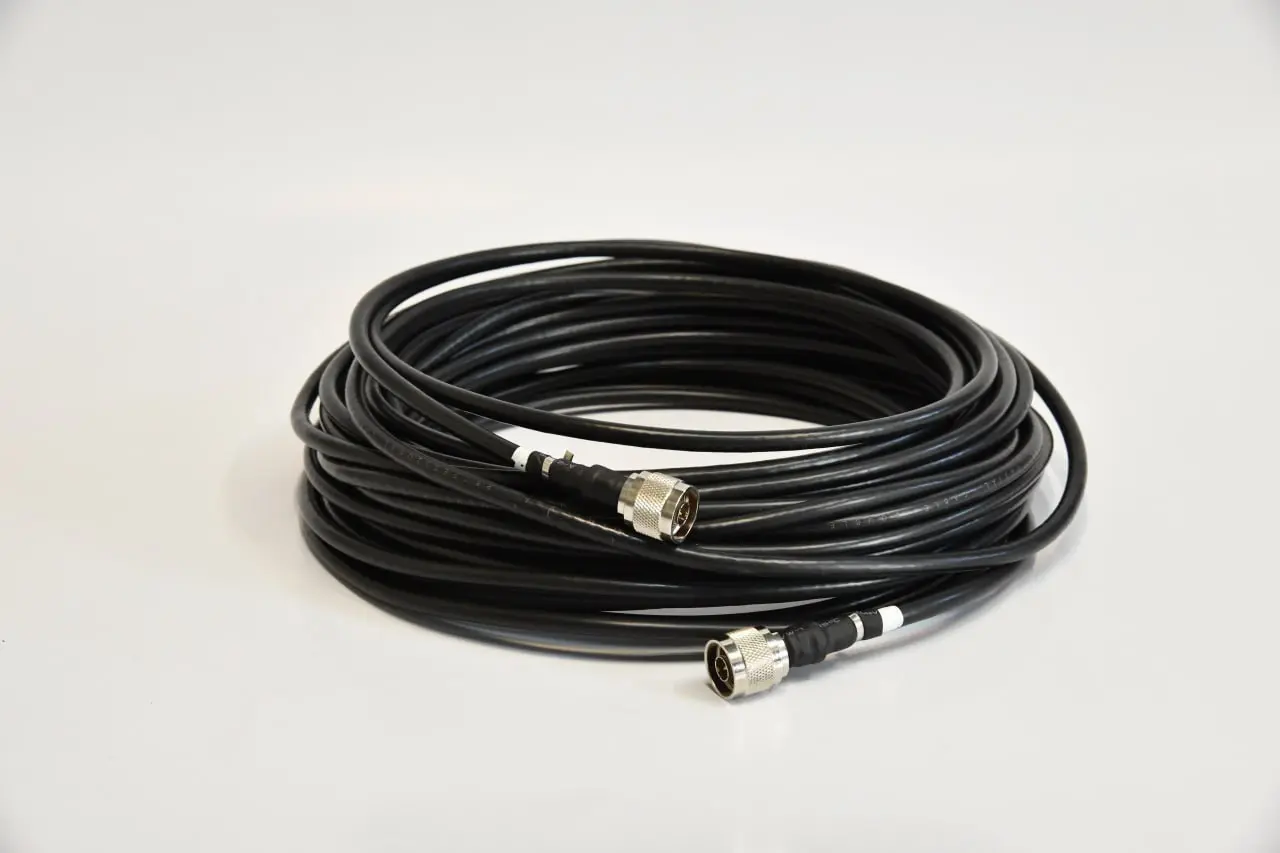

کابل LMR-240 مغزی مسی | انتقال مطمئن سیگنال در سیستم‌های تقویت آنتن موبایل

کابل LMR-240؛ انتخابی مطمئن برای حفظ کیفیت سیگنال

در سیستم‌های تقویت آنتن موبایل، کیفیت کابل تأثیر مستقیمی بر عملکرد دستگاه و آنتن‌ها دارد. حتی اگر از ریپیتر قدرتمند و آنتن مناسبی استفاده شود، یک کابل نامرغوب می‌تواند بخشی از قدرت سیگنال را در مسیر انتقال از بین ببرد و باعث کاهش کیفیت مکالمه، ناپایداری اینترنت و محدودشدن محدوده پوشش شود.

کابل LMR-240 با مغزی تمام‌مسی برای انتقال سیگنال‌های RF با افت کنترل‌شده طراحی شده است. امپدانس استاندارد ۵۰ اهم، ساختار شیلددار، قطر مناسب و انعطاف‌پذیری قابل‌قبول، این کابل را به گزینه‌ای کاربردی برای سیستم‌های تقویت آنتن موبایل، تجهیزات مخابراتی، آنتن‌های داخلی و خارجی و ارتباطات بی‌سیم تبدیل کرده است.

مغزی تمام‌مسی با رسانایی بالا

یکی از مهم‌ترین ویژگی‌های این محصول، استفاده از مغزی تمام‌مس است. رسانایی بالای مس کمک می‌کند سیگنال‌های فرکانس بالا با مقاومت کمتر و پایداری بیشتری منتقل شوند.

در مقایسه با کابل‌هایی که از مغزی آلومینیومی یا فولادی با روکش مس استفاده می‌کنند، مغزی تمام‌مسی می‌تواند مزایای زیر را ارائه دهد:

• رسانایی الکتریکی بالاتر
• انتقال پایدارتر سیگنال
• کاهش مقاومت در مسیر
• افت کمتر نسبت به نمونه‌های بی‌کیفیت
• دوام مناسب در استفاده طولانی‌مدت
• عملکرد مطمئن‌تر در سیستم‌های RF
• اتصال بهتر به تجهیزات جانبی

این ویژگی به حفظ قدرت سیگنال میان دستگاه تقویت‌کننده و آنتن‌ها کمک می‌کند.

امپدانس استاندارد ۵۰ اهم

کابل LMR-240 دارای امپدانس استاندارد ۵۰ اهم است. این مقدار، امپدانس رایج در تجهیزات RF و سیستم‌های حرفه‌ای تقویت آنتن موبایل محسوب می‌شود.

هماهنگی امپدانس کابل با دستگاه، آنتن، اسپلیتر و سایر اجزای سیستم باعث انتقال بهتر انرژی و کاهش بازتاب سیگنال می‌شود. استفاده از کابل‌هایی با امپدانس نامتناسب می‌تواند راندمان سیستم را کاهش داده و بخشی از سیگنال را تلف کند.

این کابل برای اتصال تجهیزات استاندارد ۵۰ اهم مناسب است، از جمله:

• دستگاه‌های تقویت آنتن موبایل
• آنتن‌های بیرونی لگاریتمی و یاگی
• آنتن‌های داخلی قارچی
• آنتن‌های پچ پنل
• آنتن‌های سکتور و مینی‌سکتور
• اسپلیترها و کوپلرهای RF
• تجهیزات وایرلس
• سیستم‌های توزیع آنتن داخلی

انتقال سیگنال با افت کنترل‌شده

هر کابل کواکسیال مقداری از قدرت سیگنال را در مسیر انتقال از دست می‌دهد. مقدار این افت به فرکانس، کیفیت مواد اولیه، ساختار شیلد، نحوه نصب و سلامت فیزیکی کابل بستگی دارد.

LMR-240 برای انتقال سیگنال‌های فرکانس بالا ساخته شده و نسبت به بسیاری از کابل‌های کواکسیال عمومی، عملکرد مناسب‌تری در تجهیزات مخابراتی و سیستم‌های RF ارائه می‌دهد.

استفاده از این کابل کمک می‌کند:

• قدرت سیگنال بهتر حفظ شود.
• عملکرد دستگاه تقویت‌کننده پایدار بماند.
• سیگنال با کیفیت مناسب‌تری به آنتن برسد.
• تلفات ناشی از کابل‌کشی کاهش پیدا کند.
• کیفیت تماس و اینترنت همراه بهبود یابد.

ساختار شیلددار برای کاهش نویز

کابل LMR-240 از ساختار کواکسیال چندلایه بهره می‌برد. مغزی مرکزی توسط عایق دی‌الکتریک احاطه شده و لایه‌های محافظ فلزی نیز از سیگنال در برابر نویز و تداخلات الکترومغناطیسی محافظت می‌کنند.

شیلد مناسب کابل مزایای زیر را ایجاد می‌کند:

• کاهش تأثیر نویزهای محیطی
• جلوگیری از ورود تداخلات الکترومغناطیسی
• کاهش نشت سیگنال
• حفظ پایداری ارتباط
• عملکرد بهتر در مجاورت تجهیزات الکترونیکی
• انتقال مطمئن‌تر سیگنال‌های RF

برای حفظ عملکرد شیلد، کابل نباید له، بریده یا با زاویه بسیار تند خم شود.

قطر مناسب و نصب آسان‌تر

LMR-240 نسبت به مدل‌های ضخیم‌تر مانند LMR-300 و LMR-400 فضای کمتری اشغال می‌کند. این ویژگی باعث می‌شود عبور کابل از داکت، لوله و مسیرهای داخلی ساختمان آسان‌تر باشد.

انعطاف‌پذیری مناسب کابل امکان اجرای مرتب‌تر سیستم را فراهم می‌کند؛ بااین‌حال باید از ایجاد خم‌های تند، کشیدن بیش‌ازحد و فشردن کابل جلوگیری شود.

این کابل برای پروژه‌هایی مناسب است که در آن‌ها علاوه بر کیفیت انتقال، محدودیت فضای کابل‌کشی نیز اهمیت دارد.

مناسب برای سیستم‌های تقویت آنتن موبایل

کابل LMR-240 را می‌توان برای ارتباط میان بخش‌های مختلف سیستم تقویت آنتن استفاده کرد، از جمله:

• اتصال آنتن خارجی به دستگاه تقویت‌کننده
• اتصال خروجی ریپیتر به آنتن داخلی
• اتصال دستگاه به اسپلیتر
• اتصال اسپلیتر به آنتن‌های داخلی
• اتصال آنتن قارچی یا پچ پنل
• اتصال آنتن لگاریتمی یا یاگی
• توزیع سیگنال میان قسمت‌های مختلف ساختمان

این کابل به‌تنهایی سیگنال را تقویت نمی‌کند؛ بلکه وظیفه آن انتقال سیگنال میان اجزای سیستم با کمترین تلفات ممکن است.

سازگار با دستگاه‌های تک‌باند و چندباند

امپدانس استاندارد و ساختار RF این کابل، امکان استفاده از آن را در کنار انواع دستگاه‌های تقویت آنتن فراهم می‌کند:

• دستگاه‌های تک‌باند
• ریپیترهای دوباند
• تقویت‌کننده‌های سه‌باند
• دستگاه‌های چهارباند
• ریپیترهای چندباند
• سیستم‌های دارای چند آنتن داخلی
• تجهیزات تقویت آنتن خانگی و تجاری

سازگاری نهایی به مشخصات فنی دستگاه، محدوده فرکانسی و طراحی سیستم بستگی دارد.

مناسب پروژه‌های خانگی، اداری و تجاری

کابل LMR-240 مغزی تمام‌مسی برای پروژه‌های مختلف قابل استفاده است:

• خانه‌ها و آپارتمان‌ها
• دفاتر و شرکت‌ها
• فروشگاه‌ها
• مجتمع‌های مسکونی
• مراکز تجاری
• پارکینگ‌ها و زیرزمین‌ها
• کارگاه‌ها و محیط‌های صنعتی
• ساختمان‌های چندطبقه
• ویلاها و باغ‌ها
• سیستم‌های ارتباط بی‌سیم

انتخاب کابل باید براساس توان دستگاه، فرکانس‌های کاری، نقشه ساختمان و میزان افت قابل‌قبول انجام شود.

تفاوت LMR-240 با کابل‌های معمولی

کابل‌های عمومی مانند برخی مدل‌های تلویزیونی معمولاً برای تجهیزات ۷۵ اهم طراحی شده‌اند؛ درحالی‌که بیشتر سیستم‌های حرفه‌ای تقویت آنتن موبایل از امپدانس ۵۰ اهم استفاده می‌کنند.

LMR-240 به دلیل امپدانس ۵۰ اهم، ساختار شیلددار و طراحی مناسب برای انتقال RF، هماهنگی بیشتری با دستگاه‌های تقویت آنتن و تجهیزات مخابراتی دارد.

مشخصات فنی کابل LMR-240

مزایای کابل LMR-240 مغزی مسی

• مغزی تمام‌مسی با رسانایی بالا
• امپدانس استاندارد ۵۰ اهم
• انتقال پایدار سیگنال RF
• افت کمتر نسبت به کابل‌های معمولی و بی‌کیفیت
• ساختار شیلددار برای کاهش نویز
• انعطاف‌پذیری مناسب
• اشغال فضای کمتر نسبت به کابل‌های ضخیم‌تر
• مناسب تجهیزات تقویت آنتن موبایل
• قابل استفاده با آنتن‌های داخلی و خارجی
• سازگار با سیستم‌های تک‌باند و چندباند
• مناسب پروژه‌های خانگی و حرفه‌ای
• کیفیت ساخت و دوام مناسب

نکات مهم هنگام نصب

برای دستیابی به بهترین عملکرد، رعایت نکات زیر توصیه می‌شود:

• کابل با زاویه تند خم نشود.
• از کشیدن کابل با نیروی زیاد خودداری شود.
• کابل زیر فشار یا وزن تجهیزات قرار نگیرد.
• مسیر کابل از سیم‌های برق پرقدرت فاصله داشته باشد.
• روکش و شیلد کابل هنگام نصب آسیب نبیند.
• از ایجاد اتصالات اضافی در مسیر خودداری شود.
• کابل پیش از نصب از نظر پارگی، بریدگی یا له‌شدگی بررسی شود.
• مسیر کابل‌کشی تا حد امکان مستقیم و اصولی طراحی شود.
• تجهیزات متصل به کابل دارای امپدانس ۵۰ اهم باشند.

چرا کابل LMR-240 آنتن مکس را انتخاب کنیم؟

کابل LMR-240 مغزی تمام‌مسی آنتن مکس برای انتقال مطمئن سیگنال در سیستم‌های تقویت آنتن موبایل عرضه می‌شود. رسانایی بالای مغزی مسی، امپدانس استاندارد ۵۰ اهم، ساختار شیلددار و انعطاف‌پذیری مناسب، این محصول را به انتخابی کاربردی برای پروژه‌های مختلف تبدیل کرده است.

استفاده از کابل مناسب کمک می‌کند قدرت سیگنال در مسیر انتقال بهتر حفظ شود و دستگاه تقویت‌کننده با راندمان مناسب‌تری فعالیت کند. اگر به کیفیت، پایداری و دوام سیستم تقویت آنتن خود اهمیت می‌دهید، LMR-240 مغزی مسی گزینه‌ای قابل‌اعتماد خواهد بود.
